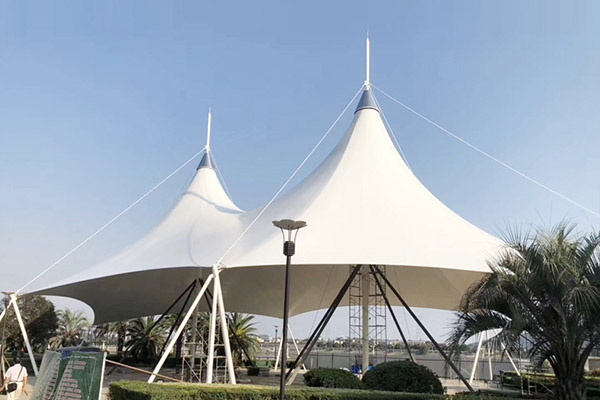

北京膜结构造型分为两部分，一是标高31m以上的冠顶膜，另外一部分为以下的屋面膜冠顶膜是典型的倒置裙形单元硬边界北京张拉膜，屋顶膜以正置裙形单元与冠顶膜相接，分为18片，每片均为三角瓦形单元，呈梯形，约 600平方米，下端大 18。这种造型形式充分表达了设计的形态构思。同时考虑到毗邻海边的膜结构，长期会有大风的侵袭，因此为了保证整体结构的稳定，同时避免膜面应力过大、集中而破坏，18 片屋面膜的分界没有直接压在钢骨架上，而是用 U形卡子固定在 18 根径向钢索上，钢索的上端固定在 31m 高的冠顶环上，下端固定在挑出的檐角梁头，支撑骨架比连接成片的膜屋面更加下凹，径向钢索与骨架梁之间用人字撑稳定，这样就形成了膜面一索一骨架组成的柔一次柔一刚的过渡支撑体系，为膜屋面受到风荷载作用提供了更大的变形空间，也增强了膜结构的安全性。
由于造型下部曲线过缓接近水平，两索之间的膜谷下部有积水隐患，而且造型需要不能加设谷索以增加排水坡度，故在屋面膜的下端斜向内拉张檐口膜，属于叶形单元造型，左、右、下边界是刚性边界，上边界与屋面膜下边界重合张拉在一条钢索上，由于斜向下的力打破了原有的自由边平衡，使软边界中点向合力方向位移达 2m，屋面膜谷变得更加下凹，中线排水坡度明显加大;同时檐口边索变得更稳定，有效抵抗风振破坏;形象上檐口膜遮掩了部分钢结构，使之看起来更加轻盈，像舞动起来的裙。
结构体系与空间造型的完美结合，让净高 36m、占地1万平方米的庞然大物不再显得笨拙，而展示出更加柔美和灵动，形成多种联想的可能。
