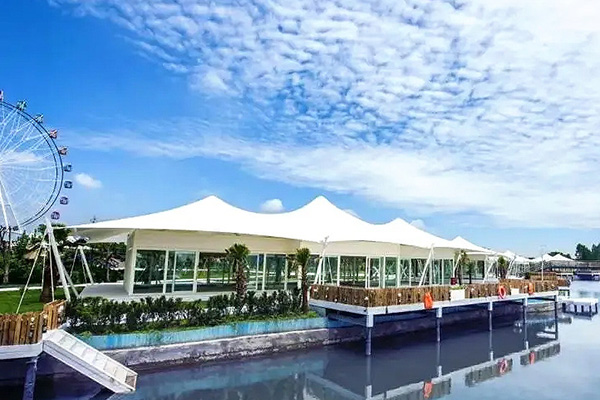

裁剪设计对北京张拉膜形态与建造的影响至关重要
为了用平面的膜材拼接成膜结构的空间曲面，在找形和荷载分析后需要进行栽剪设计。目的是用无应力、平面状态并有幅统限制的股材（卷材）去制作膜面，使这个膜面在张拉后符合找形所得的形状和应力分布，且膜面接缝布置美观，膜材用料节省。
膜结构裁剪分析 （Cutting Patten），又称裁剪式样生成 (Cutting Patten Genera-tion)。是考虑预应力的施加分区、薄膜材料的性能、宽幅及单元剖分策略的前提下，寻找合适的栽剪线位置及其分布，确定栽剪样式，计算二维膜材的裁剪下料图。合适的裁剪下料图可以通过拼按、张拉形成所需要的空间曲面。如果裁剪分析不当，将极大地改变膜结构中的预应力分布值，政变结构的受力性能和曲面形状，继而产生褶皱，甚至于影响结构的安全性。
膜结构的裁剪分析最初是从量测物理模型开始的，即按一定比例制作—个所期望的结构曲面模型，用一定宽度的纸、布或其他柔性材料剪成相应的形状粘贴到模型上，经反复修改，直到完全覆盖整个模型。将每个粘贴条揭下按比例放大后，再考虑应变补偿，即可得膜材的下料图。
对于简单、规则的可展曲面，可直接利用几何方法将其展开并得到下料图。而对于复杂曲面，需通过计算机方法确定。目前常用的裁剪方法有测地线裁剪法 (Geodesic Line Method ）、平面相交裁剪法和分片展开法等。
